AT300 X射線校準系統

品牌：Atomtex
分類：個人劑量計
應用領域：石油化工，環保檢測，衛生，其他，科研，
測試對象： x γ射線，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

AT300 X射線校準系統特點：
?校準系統可使用一個或兩個X射線發生源
?根據 GOST 8.087-2000, ISO 4037, IEC 61267和CCRI 標準產生X射線
?程序控制移動和附加過濾選擇
?共有11個插槽盤，用于附加過濾
?無需人工拆卸即可隨時使用和更換三種光圈
?在自動或手動模式下均可程序控制平臺3D移動和定位，并可選擇恢復初始位置

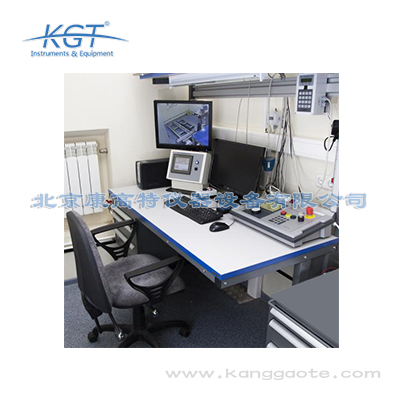

?使用個人PC和具有自動校準功能的操作界面來操作系統
?AT300探測器通過激光器和校準桿進行輻射對準
?通過視頻監控系統或儀器界面查看讀數
?用于安全控制的報*和聯鎖系統
?工作室附近區域的輻射環境可控
?視頻監控
?移動臺具備安全制動和行程限制功能
?應急電源
?根據客戶實地場所狀況來進行輻射參數計算和場景布局設計

AT300 X射線校準系統應用領域：
適用于X射線劑量校準和計量：
?計量服務設施的驗證和校準
?可做二級標準劑量實驗室 (SSDL) 的校準裝置
?在開發，制造和生產過程中校準測量儀器
?其他計量校準服務

AT300 X射線校準系統工作原理：
?AT300主要部分是金屬陶瓷管制工業X射線發生器。
?使用固定的X射線發生源和3D移動校準平臺進行輻射對準所產生的輻射由X射線發生源的參數設置和附加過濾調控。
?并可以通過改變“聚焦”距離和/或光圈直徑來改變輻射場的大小。
?校準平臺自動配合操作員的遠程控制來控制輻射場。

X射線發生源:
GE Inspection Technologies ISOVOLT Titan E
X射線發生源的主要特點:
?穩定性高
?預設參數精度高
?極低的紋波
?智能化自動操作
?大型LCD顯示屏
?16種語言的文本提示
?堅固耐用
?穩定可靠
?通過RS232C接口進行系統集成
可選: RS422 或 RS 485 / 現場總線 (EN 50170) / 以太網
?遠程控制距離可達 100m

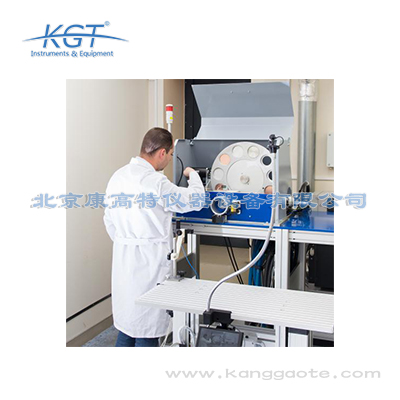

X射線整形器
這是一個集成到系統中的相對獨立的設備。
該結構用于X射線整形和對中，確保光束平直度并盡量減少半影效應。
整形器中具有可互換附加過濾插槽盤，共11個。使用這些附加過濾，可遠程和*調控X射線光斑的位置和能量。
具備可安裝額外附加過濾的托架，厚度高達 50mm。
為監測輻射泄露，可在光束路徑上安裝驗證監測單元。
快門可關閉X射線束，衰減小于0.1%。打開/關閉時間小于 0.1 s.
在距離X射線整形器2500mm處的X射線場的直徑不小于400mm（當不均勻性 ≤±3％時為3 00mm）。
束軸高出地面1200±20 mm.
激光器陣列用于光束軸指示。

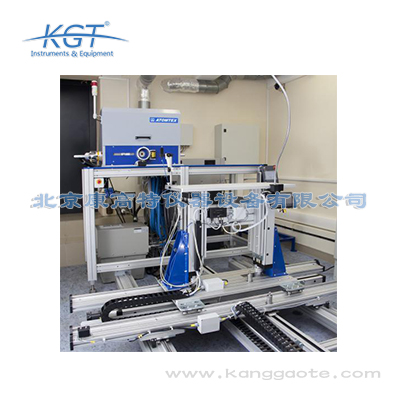

校準臺
校準臺功能：
a.同時操作一個或兩個安裝在校準臺上的 X射線發生源。
b.工作臺在X，Y和Z軸上自動定位，并將位置數據存儲下來。
c.調整工作臺上標準和需校準的測量儀器并調整它們在X射線場中的位置。

工作臺移動的可重復性：
?縱向移動 (沿X軸) ≤0.02 mm
?橫向移動 (沿Y軸) ≤0.05 mm
?垂直移動 (沿Z軸) ≤0.05 mm

工作臺的更小行程步長分辨率：
?縱向移動 (沿X軸)不高于 0.005 mm
?橫向移動 (沿Y軸)不高于 0.01 mm
?垂直移動 (沿Z軸)不高于 0.01 mm
縱向輻射束軸高出地面 (1200 + 100) mm

工作臺的行程范圍：
?沿輻射光束軸(X軸) 0 – 2300 mm
?穿過輻射束軸：
水平方向 (Y軸) 0 – 1120 mm
垂直方向 (Z軸) 0 – 200 mm
?垂直軸360°，增量為15° (使用轉盤)

系統配置：
?工業X射線發生源 ISOVOLT320 M2 / 4.5-13 或 225M2 0.4-3.0，包括高壓發生器，X射線金屬陶瓷發生器，冷卻系統，安裝套件和備用套件
?位置控制系統：
- 位置控制系統的機制
- 控制單元
- 操作面板
- 按鈕
- 報*裝置
- 不間斷電源
- 電纜套件
- 安裝套件
- 備用套件
?X射線束整形器：
- 整形器帶基座，發射管基座，快門，附加過濾組件，可更換的光圈組件，保護外殼和信號欄等
- 控制單元
- 遠程控制
- 附件套件
- 電纜套件
- 備用套件
?用于測量的視頻系統
?視頻監控系統
?接線盒
?激光瞄準系統
?AT2327 報*劑量計
?帶AT5350/1 標準劑量計的攝像機監視器
?雙通道溫度探頭
?附加過濾套件
?配件套件
?工具套件
?筆記本電腦
?電纜套件
?安裝套件
?備用套件

ISOVOLT Titan 225
射線管類型	225М2 0.4-3.0	225М2 0.4-1.5	225МM2 0.2
極大管電壓 (kV)	225	225	225
陽極極大功耗 (W)	3000/640	1600/640	320
管電流 (mA) (@極大管電壓)	13/2.8	7/2.8	2.8
標稱焦點 (IЕС 336)	3.0/0.4	1.5/0.4	0.2
焦點尺寸 EN 12 543 (mm)	5.5/1.00	3.0/1.00	≤0.5
附加過濾 (mm)	1.0 Be	1.0 Be	1.0 Be
光束角	40°	40°	20° x 40°
重量 (kg)	11.9	11.9	11.9

ISOVOLT Titan 320
射線管類型	320 - 13	320 - 7	MXR 320 26	MXR 320 23
極大管電壓 (kV)	320	320	320	320
陽極極大功耗 (W)	4200/1680	2240/960	4200/1500	1600/640
管電流 (mA) (@極大管電壓)	13/5	7/3	13/4.5	5/2
標稱焦點 (IЕС 336)	3.5/1.5	1.5/0.8	4.0/1.5	1.8/0.8
焦點尺寸 EN 12 543 (mm)	6.3/3.0	3.6/1.9	5.5/3.0	3.6/1.9
附加過濾 (mm)	7.0 Be	7.0 Be	3.0 Be	3.0 Be
光束角	40°	20° x 40°	40°	40°
重量 (kg)	35	35	40	40

技術規格
能量范圍	8 – 250/170 keV
空氣比釋動能率范圍	50 μGy/h – 65 Gy/h
拓展不確定度 (k=2) 用于認證為一類工作標準	±3%
